[精密加工相談室]   技術情報 - 難削材加工品コーナー

  弊社の加工した、難削材加工品のご紹介です。

   Last Updated:2012-05-18

写真は、クリックすると新しいウィンドウが開いて拡大してご覧頂けます。
純銀(Ag:99.9%)パイプ研削加工品!
[純銀パイプ加工品]
●材質:純銀(Ag:99.9%)
●仕様:M4xφ3.5xφ2x85L
●用途:特殊電極
難削材2%トリア入りタングステン切削加工品!
[2%トリタン加工品]

●材質:2%トリア入りタングステン(2%ThO2-W)
●仕様:φ3.5x10L
●用途:溶接用電極その他放電電極

難削材SUS630のリング形状切削加工品!
[SUS630切削加工品]

●材質:SUS630(17Cr,4Ni,4Cu,0.15Nb, Fe bal.)
●仕様:φ134x2.5L(内径φ90)
●用途:レーシングマシーン部品

超難削材タンタルのブロック形状部品加工!
[タンタル部品加工品]

●材質:タンタル(元素記号:Ta/密度:16.6/融点:2996℃/硬度:Hv180〜300)
●仕様:11x17x24(4-M3)
●用途:加速器用部品

難削材”純ニッケル”の切削加工品!
[純ニッケル切削品]

●材質:純ニッケル(Ni/99)
●仕様:φ10x.全長38L(スリ割幅:3/小径部:φ6)
●用途:半導体製造装置向け部品

難削材64チタン合金の切削加工品!
[6-4チタン切削加工品]

●材質:64チタン合金(Ti-6Al-4V)
●仕様:φ12x42L(穴径φ10x35L)
●用途:レーシングマシーン部品

超難削材タンタルの切削加工品!
[タンタル切削加工品]

●材質:タンタル(元素記号:Ta/密度:16.6/融点:2996℃/硬度:Hv180〜300)
●仕様:φ3x8.8L(穴径φ2.2x3.3L)
●用途:特殊電極

難削材インコネル600を加工した金型部品!
[インコネル600製金型/切削品]
  • 材質:インコネル600
  • 材質

    C
    Si
    Mn
    Cu
    Fe
    Cr
    Ni

    インコネル600

    ≦0.15
    ≦0.50
    ≦1.00 ≦0.50
    6.0〜10.0
    14.0〜17.0
    ≧72.0
  • 仕様:φ80x20L(概略サイス)
  • 用途:ダイカスト用金型部品 (耐熱・耐食合金の特性を生かしインコネル600を使用 )



超難削材タングステンの極細径ロング切削品!
[タングステン極細径ロング切削]

●材質:タングステン(元素記号:W/密度:19.3/融点:3387℃/硬度:Hv250〜500)
●仕様:全長28L(内訳⇒φ0.7x16L/φ1x1L/φ0.7x11L)
●用途:特殊電極

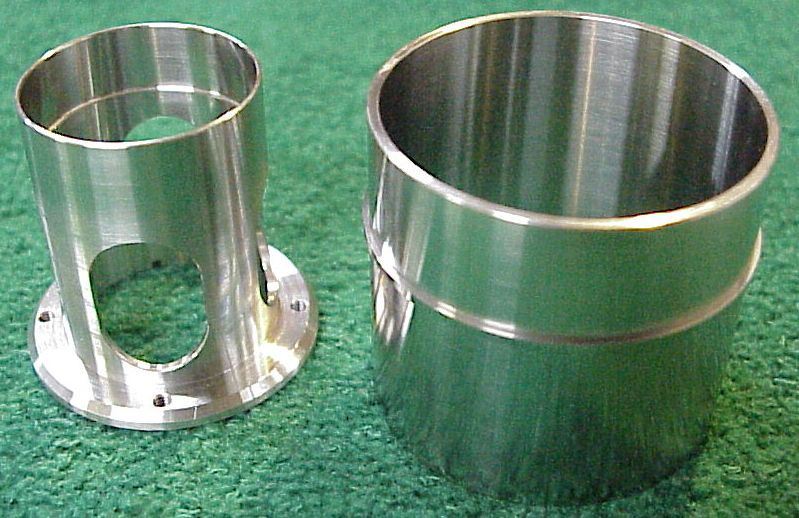

コバール薄肉厚の切削加工品!
[コバール薄肉厚加工品]

●材質:コバール(低膨張合金/Kovar:Ni29,Co17,Mn0.5,Si0.2,Fe bal. )
●仕様:
[左側]薄肉厚部φ23x0.5t/L=30[右側]薄肉厚部φ36x0.5t/L=33
●用途:電子機器

難削材−ヘビーメタル(比重18)切削加工品!
[ヘビーメタルオモリ]
  • 材質:ヘビーメタルCV18(W95/Ni3/Cu2/比重18)
  • 仕様:φ6.5xM4.5x7L(最小内径3種:φ1/φ1.2/φ1.4)
  • 用途:精密測定器(分銅、オモリ)



難削材−純チタンの切削微細加工品!
[チタン楕円形加工品]
  • 材質:純チタン2種(Ti/TB340)
  • 仕様:楕円棒材⇒4x3x17.2L(穴径φ2.4x深さ12.5L)
  • 用途:健康器具部品(穴中にマグネット封入)



難削材−ヘビーメタル(ヘビーアロイ)切削加工品!
[ヘビーメタル]
  • 材質:ヘビーメタル(ヘビーアロイ・タングステン重合金/密度17.2)[W90-Ni6-Cu4]
  • 仕様:φ7x40L(使用素材φ8x50L)
  • 用途:ホビー用品(ダーツ用バレル)、分銅、バランスオモリetc



難削材−耐熱ニッケル合金インコネル600切削加工品!
[Inconel600-M4]
  • 材質:インコネル600
  • 材質

    C
    Si
    Mn
    Cu
    Fe
    Cr
    Ni

    インコネル600

    ≦0.15
    ≦0.50
    ≦1.00 ≦0.50
    6.0〜10.0
    14.0〜17.0
    ≧72.0
  • 仕様:M4ネジ(使用素材φ8x2000L)
  • 用途:半導体製造装置用ネジ



超難削材−純タングステン製イモネジ!
[W-イモネジ]
  • 材質:タングステン(元素記号:W/密度:19.3/融点:3387℃/硬度:Hv250〜500)
  • 仕様:タングステン製イモネジ(頭部分が無いネジ)/素材φ4x1000L
  • 用途:半導体製造装置用ネジ



難削材−純ニッケル切削加工品!
[純Ni加工品]
  • 材質:純ニッケル(Ni 99.5%)
  • 加工サイズ:30tx90x90
  • 用途:測定機器ベース



難削材−銀タングステン切削加工品!
[銀タングステン加工品]
  • 材質:銀タングステン(Ag35/W65 )
  • 加工サイズ:φ12x0.5t
  • 用途:放電加工用電極



超難削材タングステンの切削極小部品!
[高輝度ランプ電極]
  • 材質:タングステン(元素記号:W/密度:19.3/融点:3387℃/硬度:Hv250〜500)
  • 加工サイズ:φ1.1x10L
  • 用途:高輝度ランプ用電極
タングステン合金(ヘビーメタル)をマシニング微小加工!
[タングステン合金切削品]
  • 材質:タングステン合金(W90-Ni6-Cu4)
  • 加工サイズ:1.5tx8.5x8.5xφ6穴
  • 用途:バイブレーションモーター用ウエイト
超!難削材タングステンを切削微細加工!
[タングステン切削品]
  • 材質:タングステン(元素記号:W/密度:19.3/融点:3387℃/硬度:Hv250〜500)
  • 加工サイズ:minφ0.5〜maxφ1.8x13L
  • 用途:放電用電極
難削材モリブデン材より中堀り&穴あけ加工
[モリブデン加工品]
  • 材質:モリブデンMo(Molybdenum)
  • 加工サイズ:ODφ28xIDφ25x30L/小径穴φ3
  • 用途:レーザー機器部品
硬く脆いフェライト材より円錐状に切削加工
[フェライト加工品]
  • 材質:フェライト(Ferrite)
  • 加工サイズ:先端φ0.35x最大径φ1.6x長さ5.6L
  • 用途:光通信機器用コア
ハステロイ切削加工品(超耐食合金)
[ハステロイ加工品]
  • 材質:ハステロイ(Hastelloy)⇒超耐食合金

    材質

    C
    Si
    Mn
    Mo
    Fe
    W
    Ni

    ハステロイ

    0.12以上
    1.00以上
    1.00以上
    17
    5.7
    4.5
    残部
  • 用途:化学プラント装置部品
コバルト10パーセント合金の貫通細穴加工品
[コバルト合金切削品]
  • 材質:Fe-Co10合金(C≦0.01、Si≦0.10、Mn≦0.15、Co10、Fe bal)
  • 用途:自動車部品
SUS630切削及び穴開け加工品
[SUS630切削品]
  • 材質:SUS630(17Cr,4Ni,4Cu,0.15Nb, Fe bal.)
  • 用途:医療器関係
コバール切削・研磨加工品
[コバール切削品] [コバール研磨品]
  • 材質:コバール
    (低膨張合金/Kovar:Ni29,Co17,Mn0.5,Si0.2,Fe bal. )
  • 用途:光通信関連部品

*写真左(切削加工精度10μm)
*写真右(鏡面研磨精度Rmax0.4)

スーパーインバー切削加工品
[スーパーインバー切削加工品]
  • 材質:スーパーインバー
    (極低膨張合金/Super Invar:Ni31,Co4,Mn0.3,Fe bal)
  • 用途:光通信測定機器部品
[スーパーインバー切削加工品]
純銅切削加工品
[純銅切削加工品]
  • 材質:C1020(無酸素銅)
  • 用途:大型サーバー用ヒートシンク
[純銅切削加工品]
